半封活塞壓縮機是最早使用、且至今還廣泛應用的壓縮機，因制造技術成熟，對加工材料和加工工藝要求比較低，裝置系統比較簡單，應用范圍廣等優點，現應用在冷庫、陳列柜、其他(如制冰機、凍干機、隧道速凍、醫療等)制冷設備上，以占據半壁江山的姿態雄霸行業。

半封活塞壓縮機氣缸數一般2--8個，最多12個。主要結構由機體、曲軸、連桿、活塞組、閥門（氣閥）、軸封、油泵、能量調節裝置、油循環系統等部件組成。今天我們來說是該壓縮機的組成結構和常見故障處理，希望對大家有幫助！

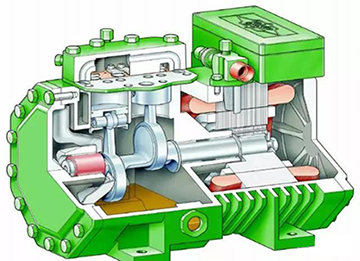

1、半封活塞壓縮機主要組成

1.1、機體：包括氣缸體和曲軸箱兩部分，一般采用高強度灰鑄鐵鑄成一個整體。

1.2、氣缸：氣缸是活塞式制冷壓縮機工作部件中的主要部分。根據壓縮機不同的壓力、排氣量、氣體性質等需要，應選用不同的材料與結構型式。基本要求是：應具有足夠的強度與剛度；應具有良好的冷卻、潤滑及耐磨性。

1.3、曲軸：曲軸是活塞式制冷壓縮機的主要部件之一，傳遞著壓縮機的全部功率。其主要作用是將電動機的旋轉運動通過連桿改變?yōu)榛钊耐鶑?fù)直線運動。

1.4、連桿：連桿是曲軸與活塞間的連接件，它將曲軸的回轉運動轉化為活塞的往復運動，并把動力傳遞給活塞對氣體做功。連桿包括連桿體、連桿小頭襯套、連桿大頭軸瓦和連桿螺栓。

1.5、活塞組：活塞組是活塞、活塞銷及活塞環的總稱?；钊M在連桿帶動下，在汽缸內作往復直線運動，從而與汽缸等共同組成一個可變的工作容積，以實現吸氣、壓縮、排氣等過程。如果半封活塞壓縮機發生液擊損壞，最容易損壞的一個就是活塞，還有一個就是滑板。

1.6、軸封：軸封的作用在于防止壓縮氣體沿曲軸伸出端向外泄漏，或者是當曲軸箱內壓力低于大氣壓時，防止外界空氣漏入。

1.7、曲軸箱加熱器：分離曲軸箱內的制冷劑，保障壓縮機正常潤滑。任何環境都需安裝曲軸箱加熱器。曲軸箱溫度高于環境溫度 20℃以上。壓縮機運行，曲軸加熱器斷電，壓縮機停止，加熱器通電。

1.8、壓縮機電機的保護裝置：防止壓縮機過載或過熱， 電機內置6個PTC熱敏電阻，一般來說L、N為電源，11、14接控制回路。

1.9、油壓安全保護裝置：監測油泵進出口壓差，保障壓縮機潤滑。一般是小于0.7bar， 有90±10秒  延時。壓縮機的油壓差1.5~3kg/cm。

單級壓縮機油壓差是: ΔP = 油泵出口壓力－吸氣壓力；

雙級壓縮機油壓差是: ΔP = 油泵出口壓力－中間壓力；

1.10、油泵：半封活塞式壓縮機自帶的油泵，都是依靠壓縮機的主軸而轉動的，所以隨壓縮機的啟停而啟停，不能獨立于壓縮機單獨運行。但它的油泵一旦有故障，可以單獨拆卸檢修，不需整機維修。

1.11、壓縮機冷卻風扇： 隨壓縮機運轉而運轉，壓縮機停止而停止。壓縮機置于風冷器氣流中，幫助壓縮機散熱。

1.12、噴液冷卻：主要用于降低排氣溫度，防止冷凍油發生碳化，保證壓縮機正常潤滑。模塊根據排氣溫度傳感器的信號，給電子膨脹閥信號使其打開或關閉，向壓縮機吸氣腔噴液，降低排氣溫度。在低溫系統中與冷卻風機共同使用。

1.13、滑板/閥片：當壓縮機吸入或壓縮的一定壓力的氣體時候，閥板閥片會打開或者關閉，通過氣體壓力控制閥片。這也是壓縮機液擊時也容易損壞的部件之一。
