小型冷庫系統的組成

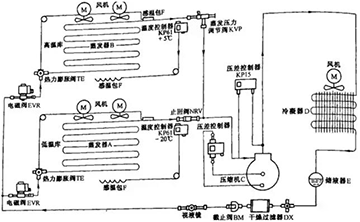

如圖所示，圖中是由一個小型冷庫組成的制冷裝置，主要有：制冷壓縮機、冷風機、熱力膨脹閥、電磁閥、壓力繼電器、時間繼電器、溫度繼電器、壓差繼電器、除霜終端、視液鏡（干濕鏡)、油分離器、氣液分離器。

冷庫的制冷系統原理：

制冷劑經DX干燥過濾器流到熱力膨脹閥TE，截止閥BM裝在干燥過濾器DX前，可方便更換干燥過濾器。在每個熱力膨脹閥TE前，裝有電磁閥EVR，由溫度控制器（現電子溫控器用的多）KP61來控制。溫度控制器根據感溫包F處的溫度來開關電磁閥。從低溫庫蒸發器來的吸氣管路上裝有止回閥NRV，此閥在壓縮機停止運行期間，可以防止制冷劑回流到低溫庫蒸發器。

從高溫庫蒸發器來的吸氣管路上裝有蒸發壓力調節器KVP，可維持蒸發壓力固定在冷藏室所需溫度之下 8?10 ℃。壓力控制器KP15是一臺高低壓組合控制器，可防止壓縮機吸氣壓力過低或排氣壓力過高，從而保護制冷裝置。

配套設施

冷庫門設有防凝露電熱絲（集中或單獨供電，電壓24V），該設施能有效地保證冷庫門不被凍結及凝露。組合冷庫庫內一般設有壓力里平衡窗，該設施能有效地防止庫內的壓力增加而造成庫板爆裂。根據用戶的要求設置庫門風幕機，該設施能減少庫門開啟時內外空氣的對流，減少冷量損失。

制冷系統功能描述

（1）制冷系統為自動控制系統。當溫度下降到設定值，溫度控制器，電磁閥關閉， 系統供液停止，系統低壓側壓力降低，當壓力降低到設定值，壓力控制器動作，壓縮機控制電源、冷風機控制電源切斷，制冷系統停止工作。

（2）自動開機。庫溫回升到設定值后，溫度控制器動作，電磁閥得電開啟供液，制冷系統內低壓側壓力升高，當壓力升高到設定制，壓力控制器動作，壓縮機、冷風機控制電源接通，制冷系統開始運轉。

（3）壓力控制器的其他功能。壓力繼電器除具有上述功能外，還能在系統內高低壓側壓力過高時起保護作用。

（4）壓差控制器的功能。壓差繼電器的油壓表能反映壓縮機的潤滑油（冷凍油）供給狀 態，其壓差是油泵排出油壓與吸入壓力的差，正常狀態下，其差值應該大于1.5kg/cm2 (壓力表值)；當其壓值小于1.5kg/cm2時，壓差控制器在運行60s內自動停機，避免壓縮機在潤滑不良狀態下運行。

（5）“電子保護”功能。壓縮機為半封閉壓縮機時，其電動機線圈設在低壓側，正常情況下，線圈運行產生的熱量被低壓工質氣體冷卻。當某種原因造成線圈熱量增加而又不能良好的冷卻時，線圈熱量就會積累性地增加，嚴重時就會燒毀線圈。“電子保護”能有效地保證電動機在正常溫升下運行。

（6）水流繼電器的功能。水流繼電器保證了水冷機組在有水狀態下運行，如果冷卻水在管內不流動或水流量不夠，水流繼電器在斷開狀態，壓縮機不能運轉。

（7）壓縮機曲軸箱內設有曲軸加熱絲。壓縮機工作時，發熱管停止工作；壓縮機停止工作時，發熱管工作。曲軸加熱絲使曲軸箱內的溫度升高，把混合液中的工質蒸發成氣體，從而保證了冷凍油的純潔度和冷凍油的液面高度，當壓縮機運行時，保證了各運動部件之間的良好潤滑。
